一、概述

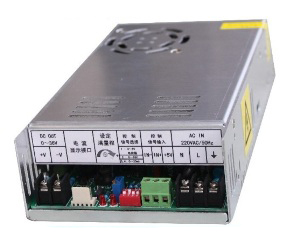

　　PSN型功率放大器是為磁粉制動器、磁粉離合器以及需要進行張力調(diào)整、控制的生產(chǎn)線而專門設(shè)計的；具有輸出功率大、手動控制十分方便、且兼容多種PLC及標準控制信號等特點。

　　二、技術(shù)參數(shù)
　　1、輸入電源： AC 210～230V 50HZ；
　　2、輸入信號： 0～5V、0～10V、0～20mA任選；
　　3、額定輸出： DC 24V DC0～3A（最大輸出功率72W）；
　　4、輸出模式： 0～24V電壓模式、0～3A電流模式可選（但須在訂貨時聲明）；
　　5、安裝尺寸： 左右寬×前后長=115×136 4-M4深8；
　　6、外形尺寸： 寬×高×長=115×50×215 重約1kg。

　　三、輸入、輸出接線端子及狀態(tài)選擇撥碼開關(guān)說明

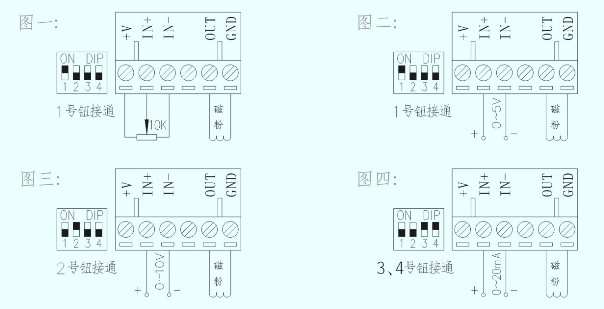

　　1、當采用外部10K電位器手動控制張力時，撥碼開關(guān)及接線方法如圖一所示；
　　2、當輸入的外部控制信號為0～5V電壓信號時，撥碼開關(guān)及接線方法如圖二所示；
　　3、當外部控制信號為0～10V電壓信號時，則撥碼開關(guān)及接線方法如圖三所示；
　　4、當外部控制信號為0～20mA電流信號時，則撥碼開關(guān)及接線方法如圖四所示。

　　四、注意事項
　　1、工作條件： 環(huán)境溫度-10℃～40℃ 相對濕度不大于80%；
　　2、周圍環(huán)境無腐蝕性氣體、液體及塵埃；避免安裝在強烈振動的環(huán)境中；
　　3、安裝放大器的兩側(cè)應(yīng)留有50mm以上的間隙，以保證放大器能自然通風散熱；
　　4、撥碼開關(guān)須嚴格按如上所示圖解進行撥碼，否則儀器無法正常工作。
