ZKA型空心軸、止口支撐、水冷卻磁粉制動器產(chǎn)品標準出自國家機械行業(yè)標準JB/T 5989-1992——磁粉制動器，主要扭矩（轉矩）選型有50N·M（俗稱5公斤）、100N·M、200N·M、400N·M、630N·M、1000N·M、2000N·M、5000N·M、10000N·M，水冷卻方式的磁粉制動器散熱效果好，能夠消耗更大的滑差摩擦生熱，主要應用在滑差功率要求比較高的地方。
注：本產(chǎn)品在標注滑差功率時選擇的單位是ＫＷ
| 規(guī)格型號 |
額定
轉矩
N·m |
滑差
功率
KW |
最大
電流
A |
最高
轉速
rpm |

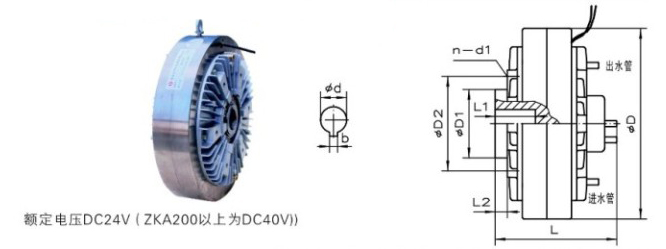

外形尺寸 |
空心軸連接尺寸 |
止口支撐尺寸 |
冷卻方式 |
| D |
L |
d
(h7) |
b |
L1 |
L2 |
D1
(g7) |
D2 |
n—d1×深度 |
| ZKA-5W |
50 |
1 |
1.24 |
1500 |
216 |
105 |
30 |
8 |
通孔 |
3 |
110 |
130 |
6—M8×14 |
單水冷 |
| ZKA-10W |
100 |
2 |
1.90 |
1500 |
268 |
113 |
35 |
10 |
通孔 |
3 |
110 |
150 |
6—M10×16 |
單水冷 |
| ZKA-20W |
200 |
3.5 |
2.20 |
1000 |
318 |
128 |
40 |
12 |
通孔 |
3 |
130 |
180 |
6—M10×16 |
單水冷 |
| ZKA-40W |
400 |
6 |
2.50 |
1000 |
375 |
178 |
45 |
14 |
80 |
20 |
130 |
200 |
6—M12×20 |
單水冷 |
| ZKA-63W |
630 |
12 |
2.75 |
750 |
425 |
265 |
50 |
14 |
90 |
22 |
160 |
200 |
6—M12×25 |
雙水冷 |
| ZKA-100W |
1000 |
18 |
2.85 |
750 |
490 |
310 |
60 |
18 |
100 |
26 |
160 |
260 |
6—M12×25 |
雙水冷 |
| ZKA-200W |
2000 |
25 |
3.20 |
450 |
598 |
360 |
70 |
20 |
120 |
28 |
200 |
300 |
6—M12×25 |
雙水冷 |
| ZKA-500W |
5000 |
35 |
3.50 |
300 |
800 |
420 |
80 |
22 |
140 |
40 |
240 |
420 |
6—M16×30 |
雙水冷 |
| ZKA-1000W |
10000 |
50 |
3.95 |
250 |
1060 |
520 |
110 |
28 |
160 |
60 |
320 |
560 |
8—M20×40 |
雙水冷 |
