ZKG型微型磁粉制動器在原理上和ZKG磁粉離合器一致，是日本三菱電機以法國雅亦惹爾(Jaeger)公司的技術(shù)為基礎(chǔ)而發(fā)展起來的產(chǎn)品，它的特長是保持一定大小的額定轉(zhuǎn)矩，而體積又非常小。
本公司ZKG型號磁粉制動器標(biāo)準(zhǔn)參照日本三菱電機ZKG-YN磁粉制動器，安裝尺寸和日本原裝產(chǎn)品一致，在性能使用上可以替代日本原裝產(chǎn)品，降低設(shè)備維護與制造成本。
ZKG型自然冷卻、微型磁粉制動器在用途上和其他磁粉制動器在本質(zhì)上是一致的，但是作為一種小型化、高速響應(yīng)的制動器，它的用途更多體現(xiàn)在以下方面：脈沖驅(qū)動、定張力控制、其他高頻連接控制。
| 規(guī)格型號 |
額定
轉(zhuǎn)矩
N·m |
滑差
功率
W |
最大
電流
A |
最高
轉(zhuǎn)速
rpm |

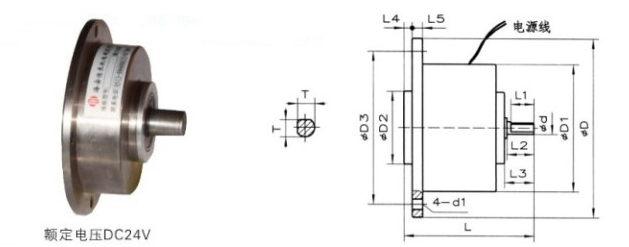

外形尺寸 |
軸連接尺寸 |
止口支撐尺寸 |
冷卻方式 |
| D |
D1 |
L |
d
(h7) |
b |
L1 |
L2 |
L3 |
L4 |
L5 |
D2
(g7) |
D3 |
d3 |
| ZKG-5YN |
0.5 |
10 |
0.35 |
1800 |
70 |
50 |
43 |
5 |
4.5 |
9 |
10.5 |
11 |
3 |
4 |
24 |
60 |
4.5 |
自然冷 |
| ZKG-10YN |
1 |
15 |
0.47 |
1800 |
76 |
56 |
47 |
7 |
6.5 |
10 |
12 |
13 |
4 |
4 |
30 |
66 |
4.5 |
自然冷 |
| ZKG-20YN |
2 |
25 |
0.55 |
1800 |
90 |
68 |
56 |
9 |
8.5 |
13 |
15 |
16 |
6 |
5 |
40 |
80 |
4.5 |
自然冷 |
| ZKG-50YN |
5 |
40 |
0.80 |
1800 |
108 |
82 |
63 |
15 |
14 |
16 |
18 |
19 |
8 |
5 |
44 |
95 |
6 |
自然冷 |
